HORNINOVÉ KOTVY

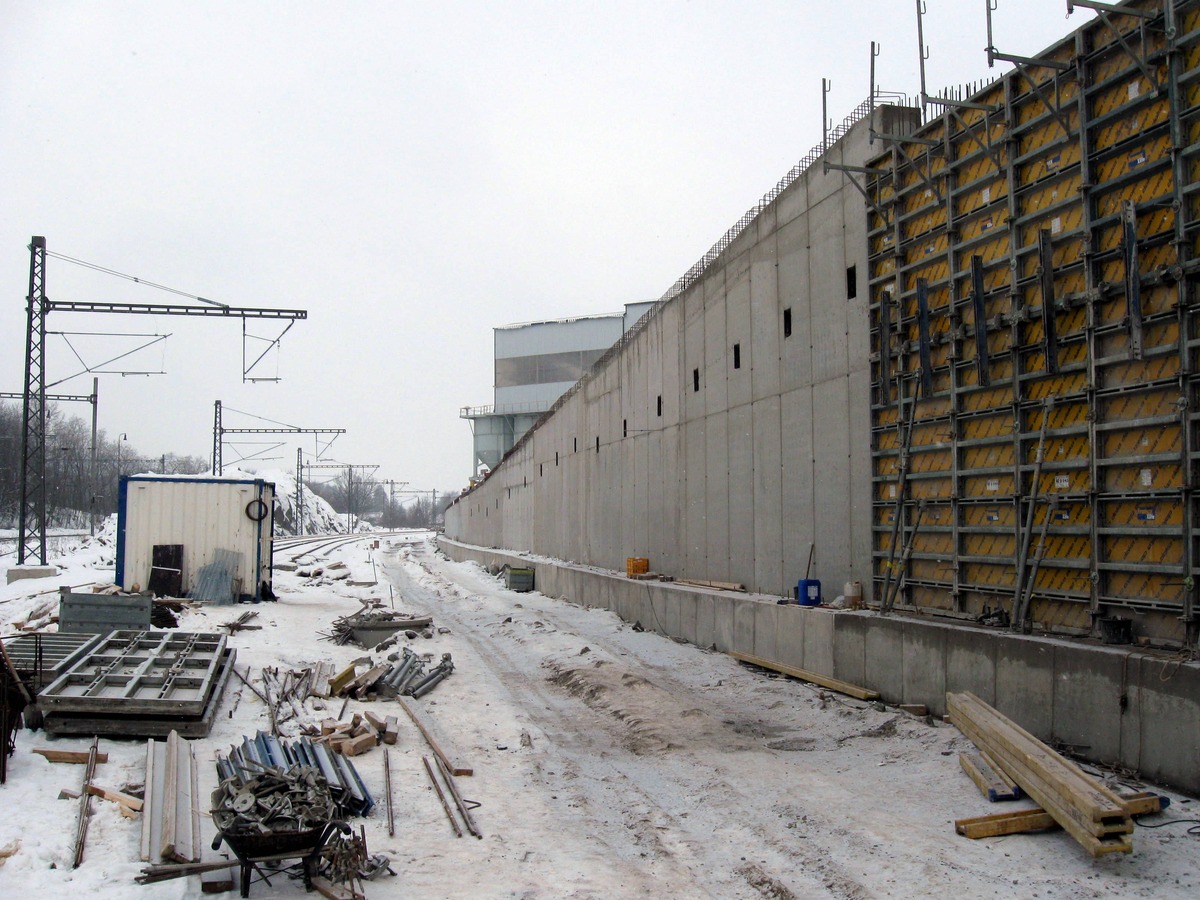

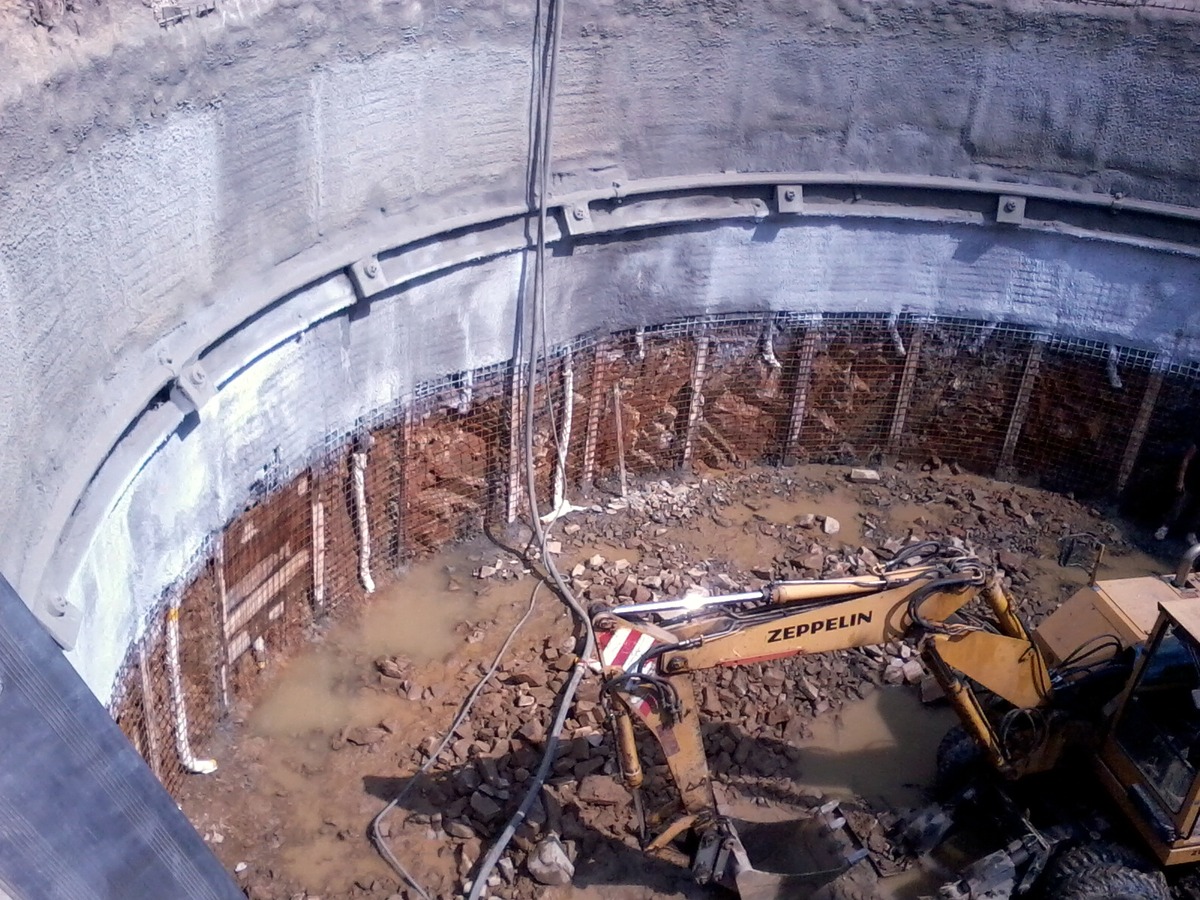

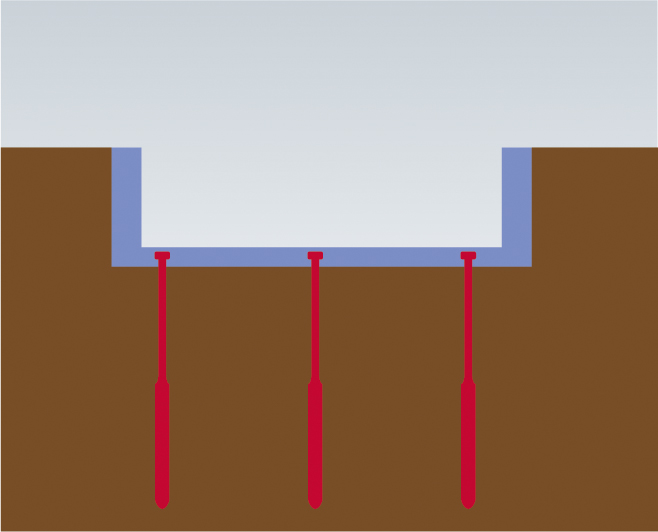

Naše společnost provádí všechny typy jak dočasných, tak trvalých zemních kotev. Kotvy jsou prvky sloužící k přenosu takových sil z konstrukce do horninového prostředí. Jejich uplatnění můžeme nelézt nejen při zajišťování stavebních jam, ale i při řešení stability svahů, opěrných stěn, dna podzemních jímek a pod.

POSTUP

Horninová kotva sestává ze tří hlavních částí:

1. Hlava přenášející kotvící sílu z konstrukce prostřednictvím roznášecí desky.
2. Volná délka táhla od hlavy kotvy po začátek kořene kotvy.
3. Kořen kotvy, tj. část konstrukce, kterou se přenáší zatížení do okolního horninového prostředí.

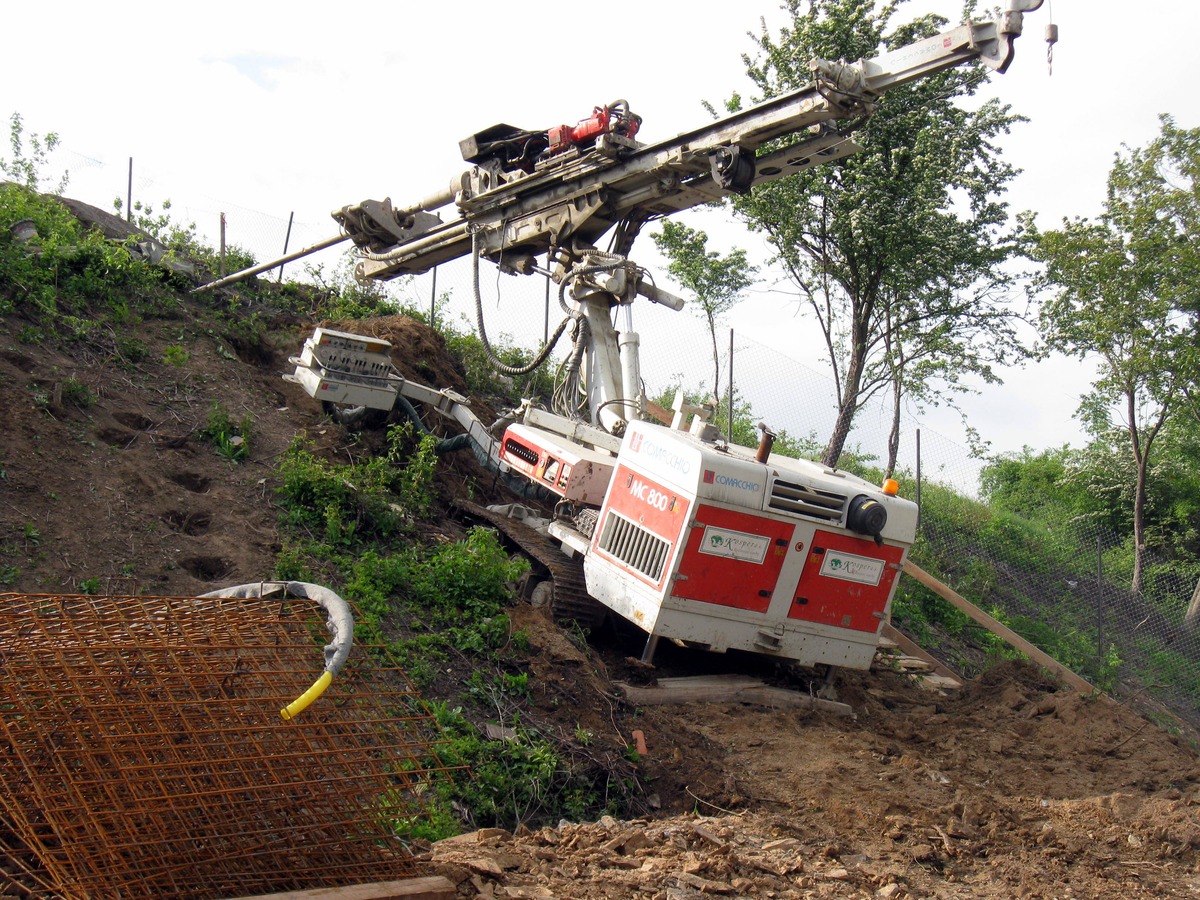

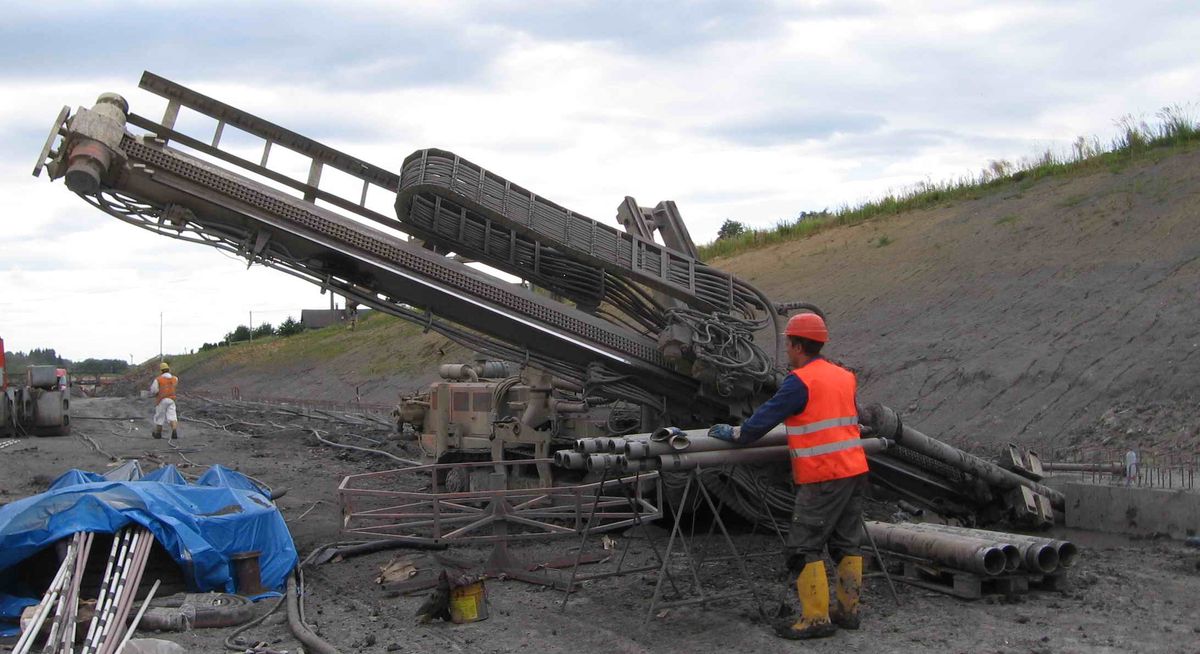

Tahová síla vyvozená na hlavě kotvy, se přenáší táhlem do kořene, který je injektáží upnut v horninovém prostředí. Velikost tahové síly a směr kotev má vliv na rozložení kotevních sil v hornině a volí se dle konkrétních geotechnických podmínek na základě znalosti statického schématu kotvené konstrukce a konstrukční skladby kotevního svazku. V předepsané rozteči se provedou vrty pro kotvy a vyplní se cementovou zálivkou. Do takto připravených vrtů se zasunují kotevní táhla (pramence lan nebo tyč) a injektážní trubky a zálivka se nechá po stanovenou dobu zatvrdnout. Následně se provede pomocí tlakové injektáže zainjektování kořene kotvy. Na závěr se táhlo upevní ke kotevnímu prvku kotevní hlavou a předepne se podle požadavku projektu.

Rádi Vám poradíme při návrhu kotevního systému. Poskytujeme také poradenské služby pro všechny typy projektů kotvení a naše poradenstvo obsahuje:

- výběr metody kotvení,
- oblast použití,
- požadavky na nosnost a celkovou stabilitu kotveného prostředí,
- požadavky na životnosti,
- kontrolu při realizaci kotvení,
- monitoring a diagnostiku pro existujíci konstrukce.
