TRYSKOVÁ INJEKTÁŽ

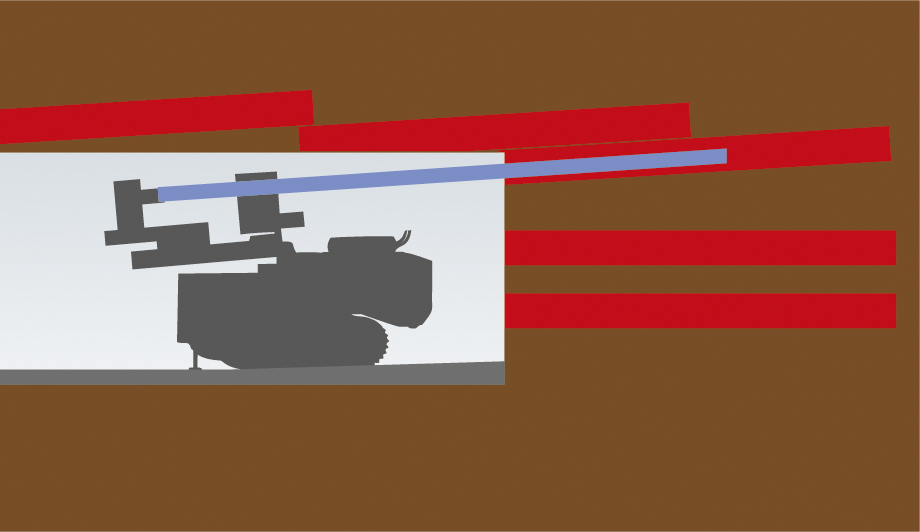

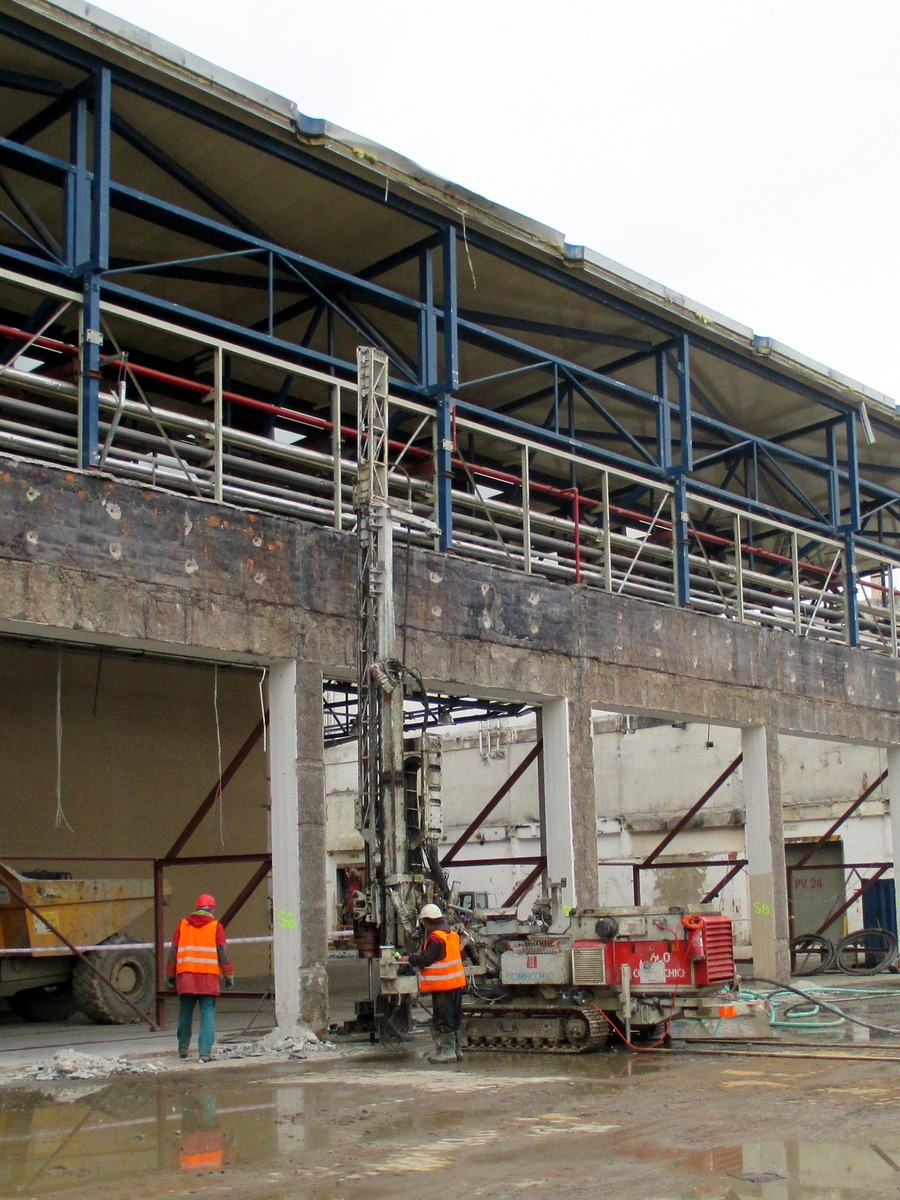

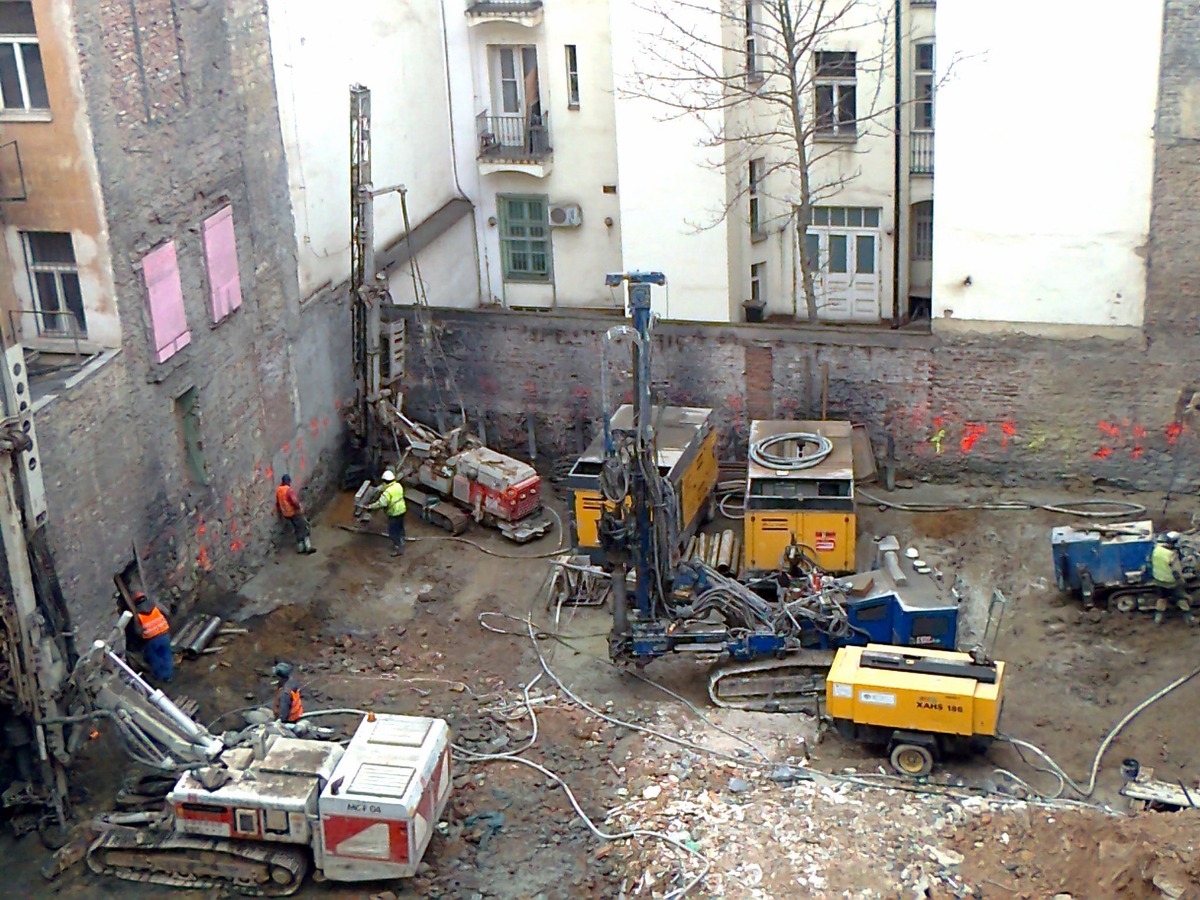

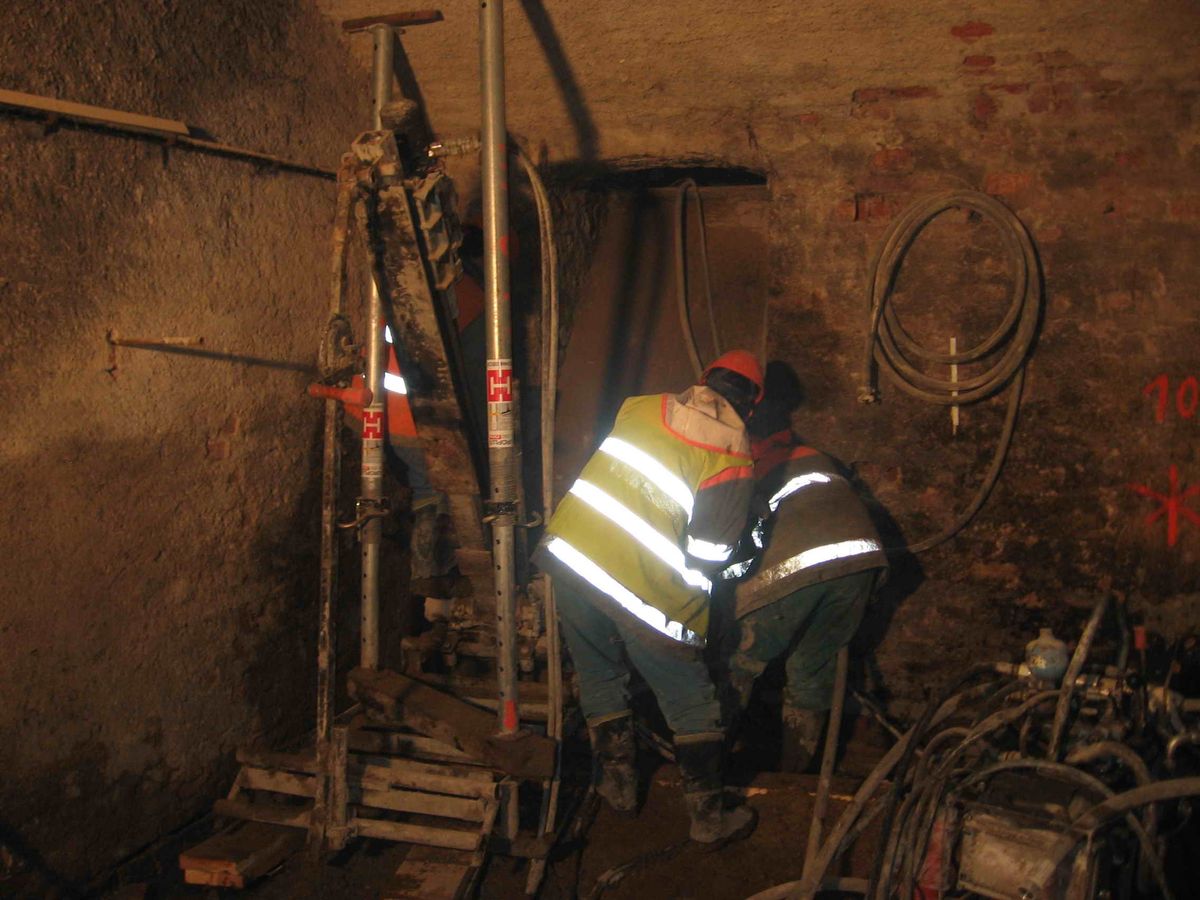

Trysková injektáž je jednou z nejmodernějších a nejúčinnějších metod hlubinného zakládání. Tryskovou injektáž lze použít pro zlepšení základových poměrů stávajících objektů, k vytvoření podzemních stěn, pažení stavebních jam (i pod hladinou podzemní vody), pažení výkopů a založení novostaveb v nevhodných geologických podmínkách. Pilíře tryskové injektáže jsou dále využívány jako pažící prvky při ražbě štol a tunelů. Pro svůj nehomogenní povrch je trysková injektáž velmi vhodná pro vytvoření pilot pro přenesení účinků zatížení od konstrukce do únosnějších vrstev podloží.

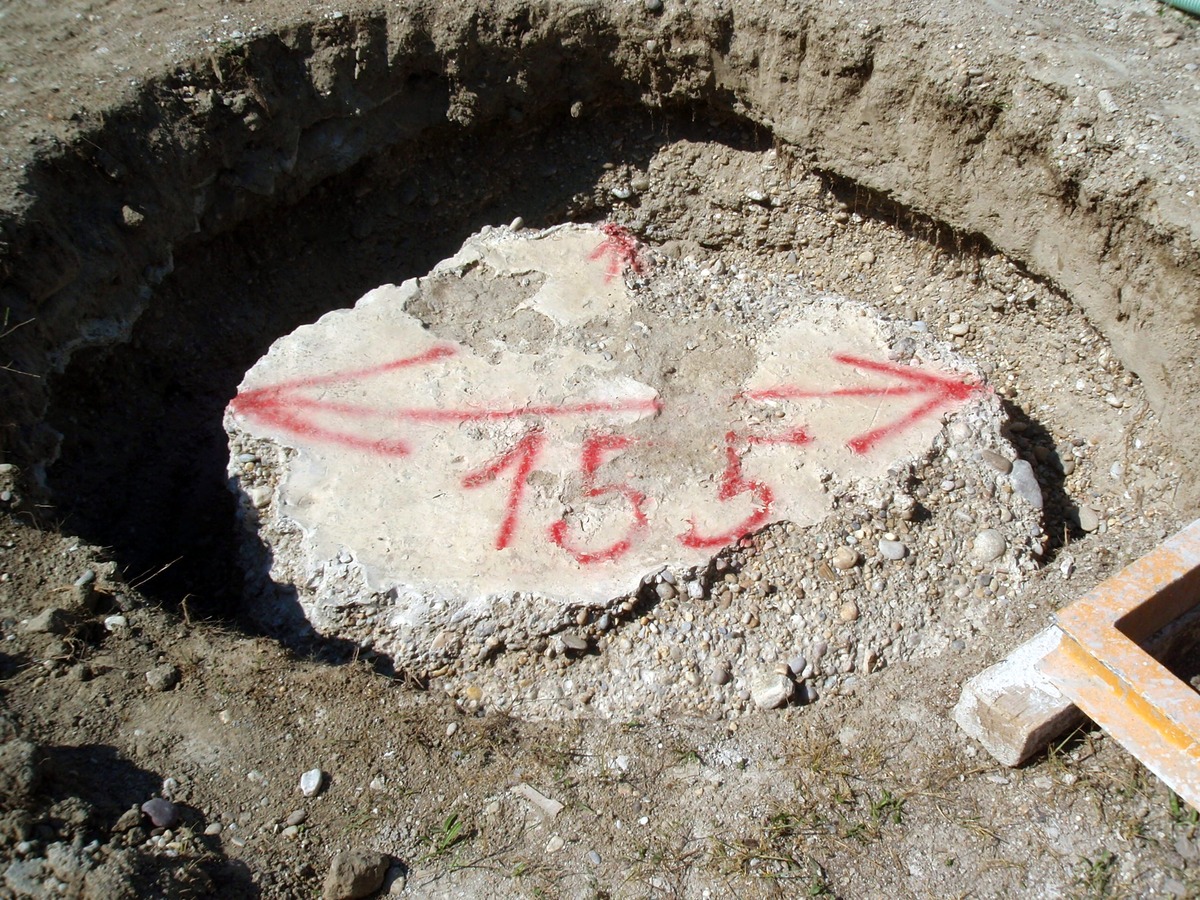

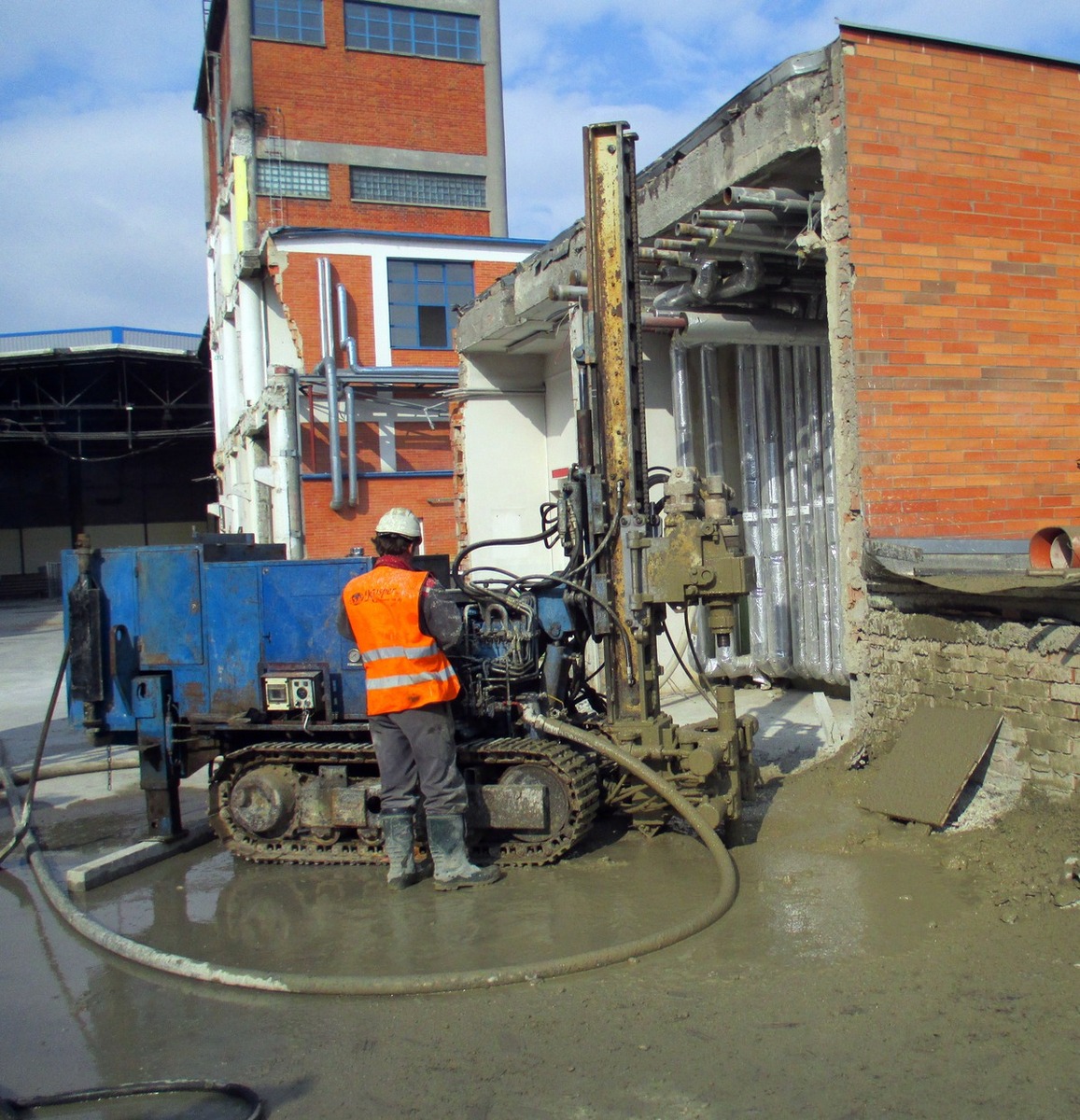

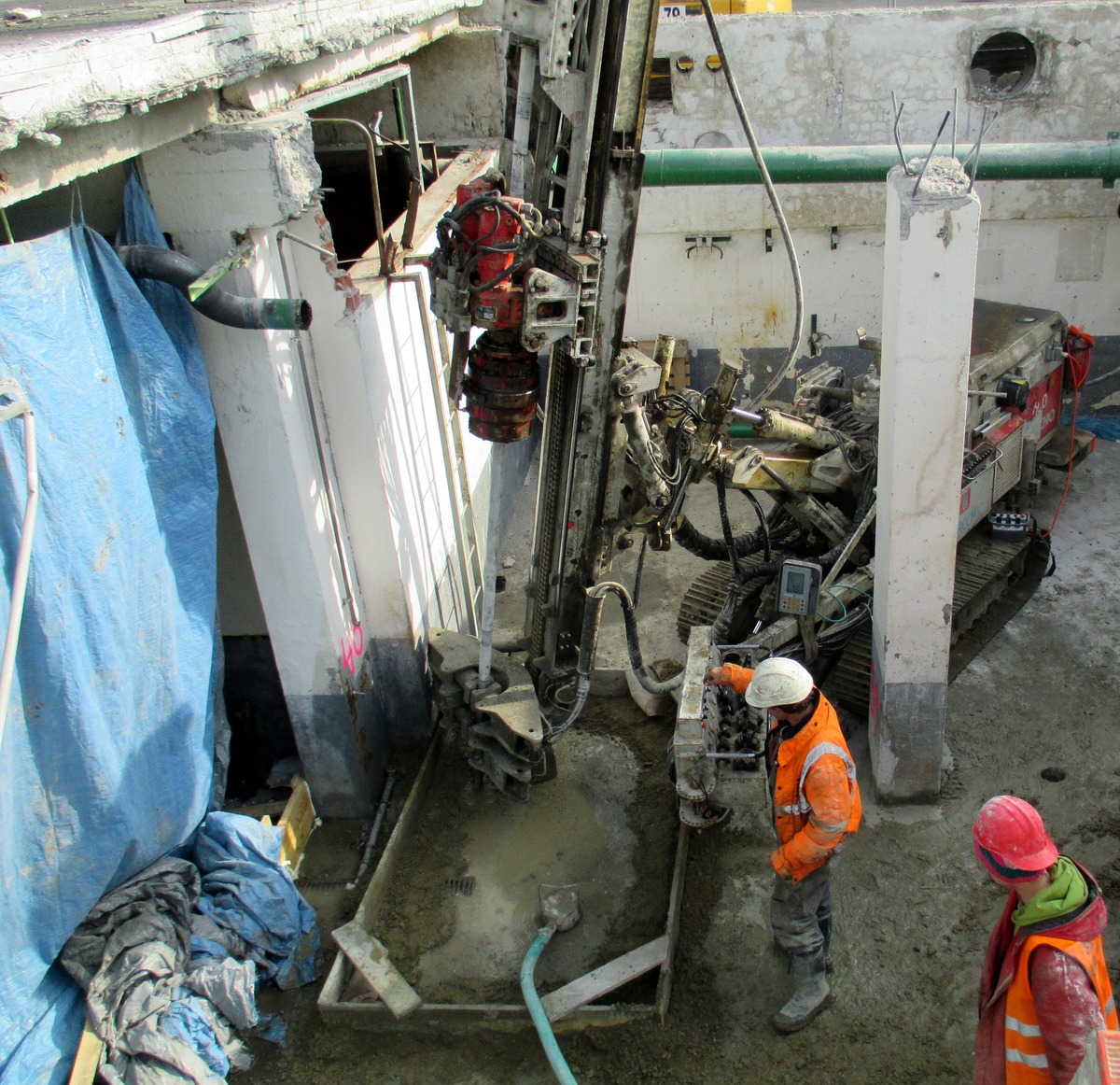

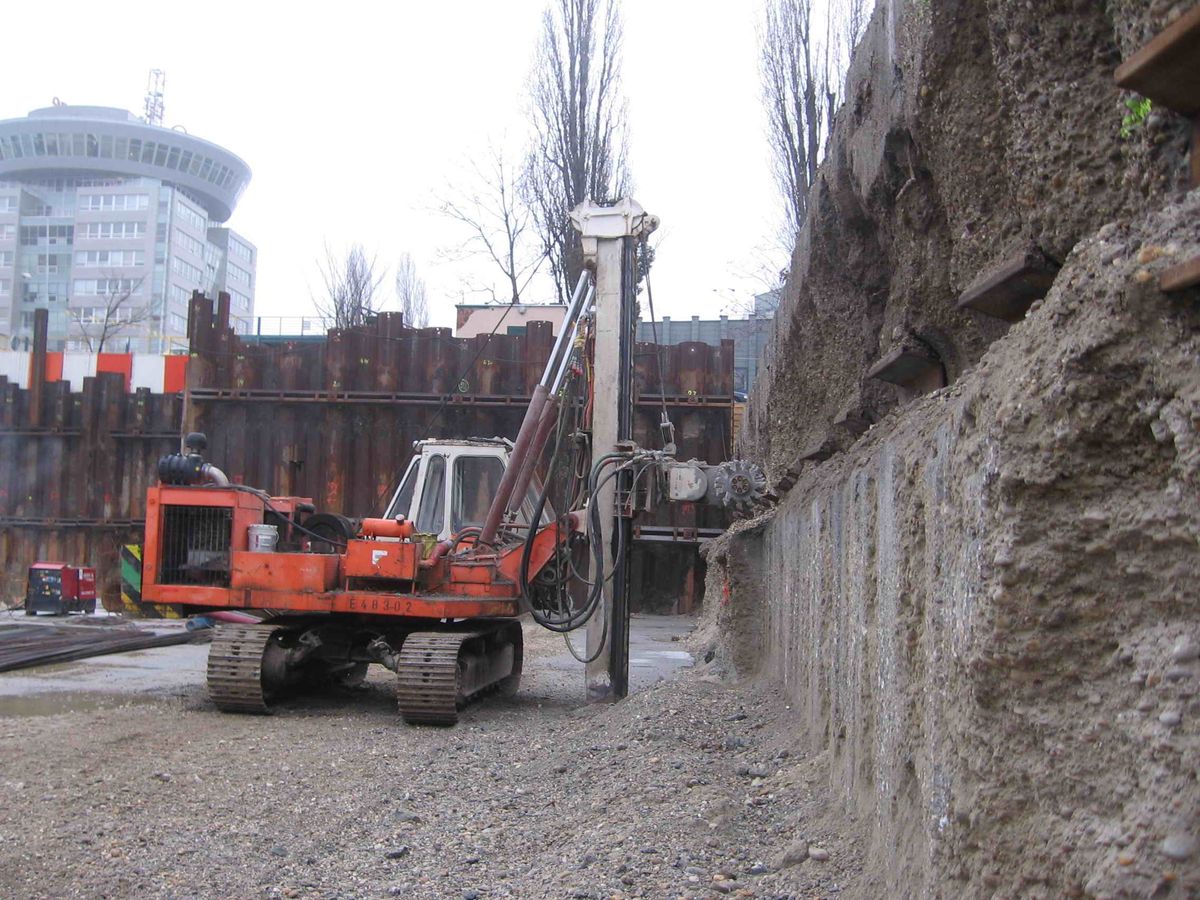

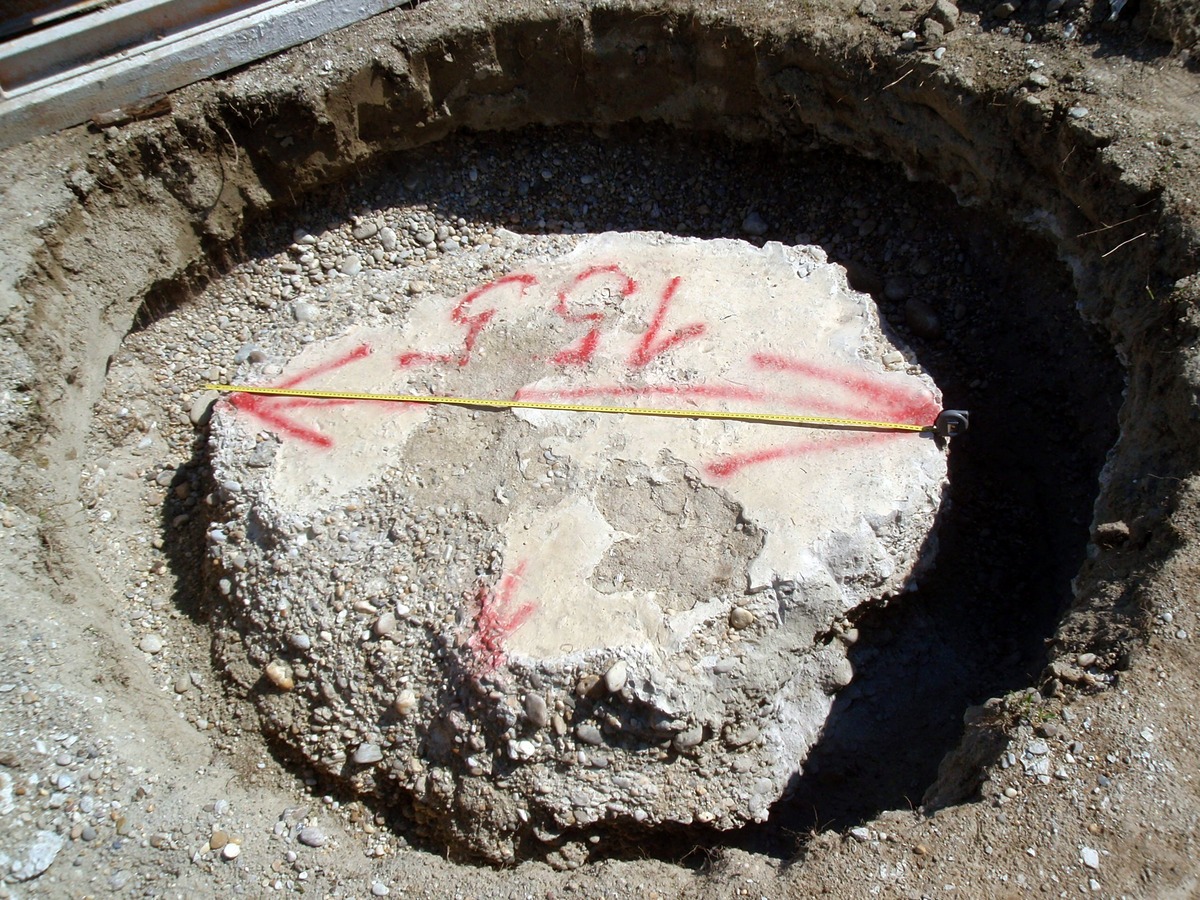

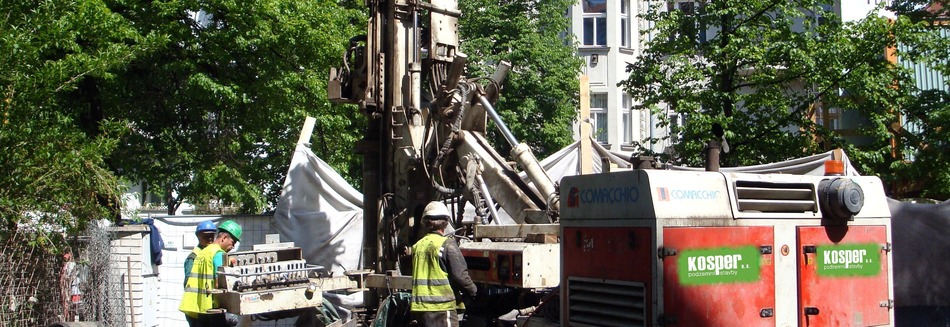

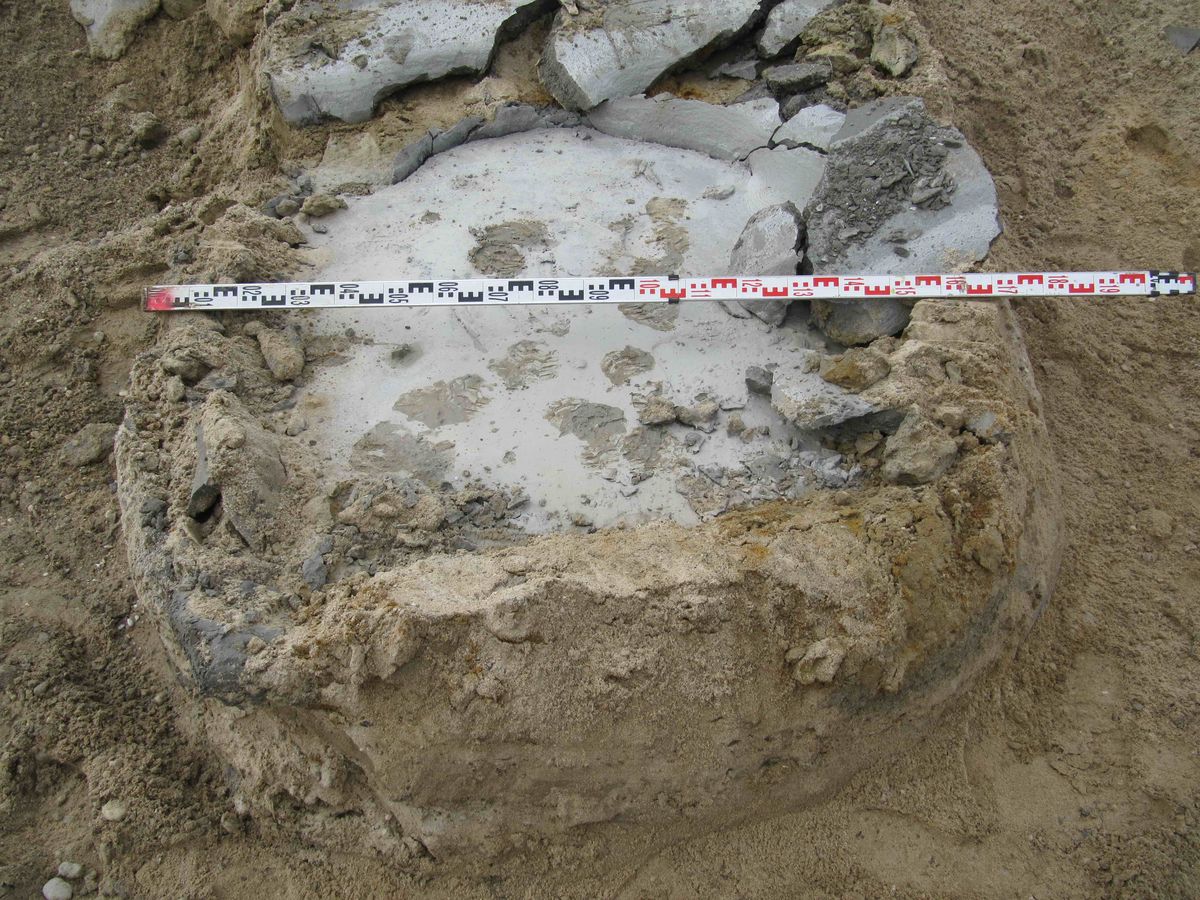

Pilíř tryskové injektáže se vytváří v zemině maloprofilovou vrtnou soupravou, která je spojena s vysokotlakou pumpou a míchacím centrem. Po provedení maloprofilového vrtu do požadované hloubky, se do trysek ve vrtném nářadí začne pod vysokým tlakem čerpat směs cementu a vody (popř. dalších příměsí) a paprsek této směsi začne narušovat okolní zeminu, se kterou se mísí. Za postupného vytahování vrtného soutyčí dochází k vytvoření pilíře tryskové injektáže v požadované délce a průměru. Pilíř tryskové injektáže lze ještě doplnit o ocelovou výztuž. Průměr pilíře tryskové injektáže se nejčastěji pohybuje od 400 mm do 1500 mm. Ve vhodných geologických podmínkách lze vytvořit pilíř průměru až cca 3000 mm.

Metody tryskové injektáže

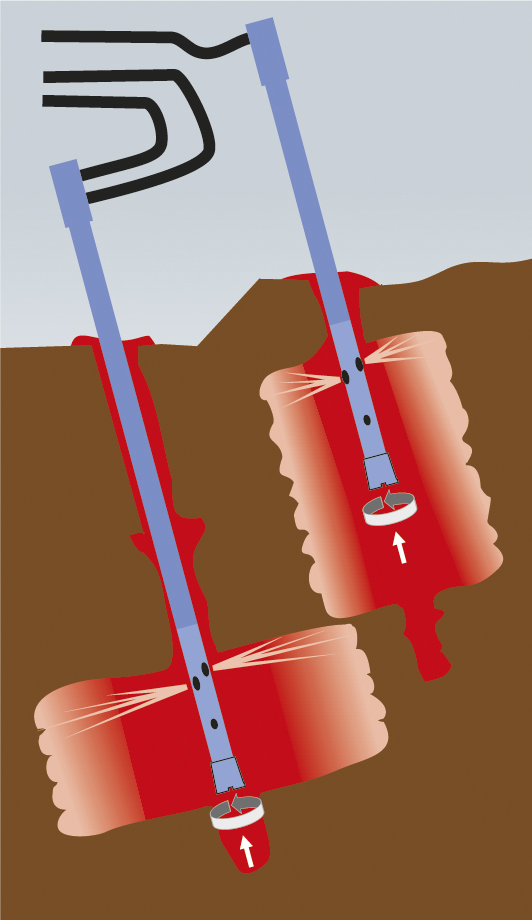

- První a nejvyužívanější metodou je metoda R1, kdy při zavrtávání vrtného nářadí do zeminy se prostředí rozrušuje cementovou směsí pod tlakem 1,0 – 1,5 MPa, a to buďto pomocí dvou trysek na monitoru a jednou tryskou na vrtné korunce, popřípadě pouze dvou trysek ve vrtné korunce bez použití monitoru. Při zpětném chodu, tedy vytahování vrtné kolony, se rozrušená zemina pod vysokým tlakem 30 až 40 MPa mísí s injekční směsí a vzniká tak sloup tryskové injektáže o průměru závislém na geologických podmínkách v rozsahu od 400 do 1000 mm.

- Další metoda R2 využívá stlačeného vzduchu, pod jehož ochranou je směs tryskána jako u předchozí metody R1 přes dvojitou trysku. Paprsek při této metodě dosahuje podle druhu zeminy od 800 do 2000 mm.

- Poslední a u nás nejméně využívanější metodou je kombinace obou předchozích metod, tzv. R3. Vodní paprsek pod ochranou vzduchu prořezává okolní zeminu, do níž je následně pod tlakem vháněn paprsek injekční směsi a jehož dosah je až 2400 mm.
